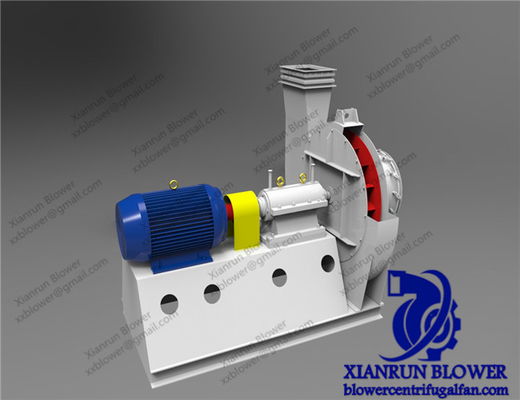

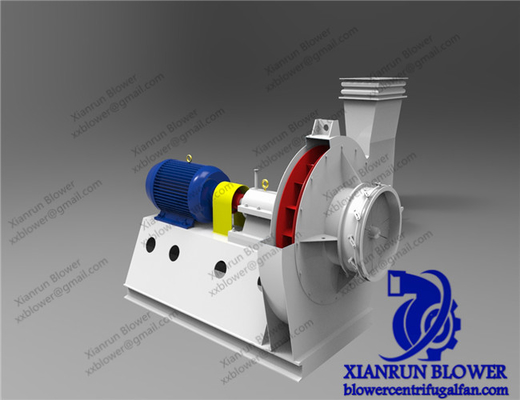

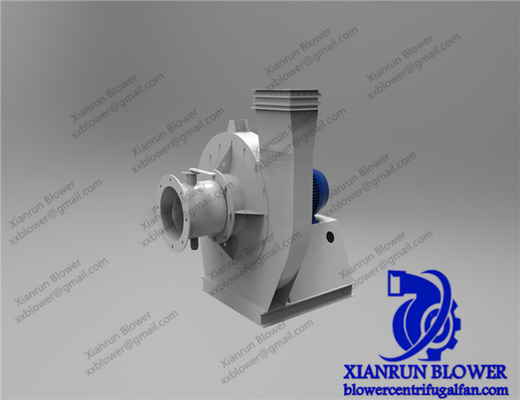

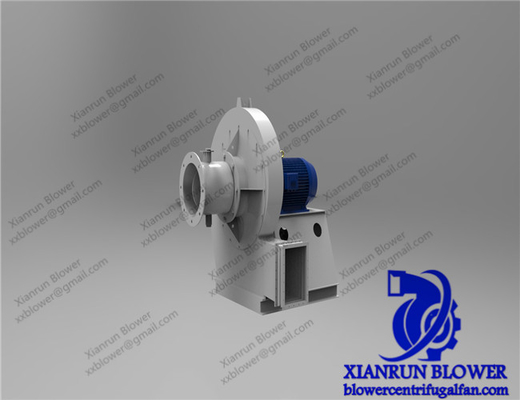

9-19 9-26 Σειρά Κεντριώδης ανεμιστήρας υψηλής πίεσης για μη αυθόρμητη καύση και αβλαβή μεταφορά αερίων σε βιομηχανικό περιβάλλον

9-19, 9-26 σειράς υψηλής πίεσης φυγοκεντρικός ανεμιστήρας βιομηχανικοί ανεμιστήρες υψηλής πίεσης ανεμιστήρας υψηλής ταχύτητας

1Χαρακτηριστικά και εφαρμογή:

Ανεμιστήρας φυγόκεντρου υψηλής πίεσης της σειράς 9-19, 9-26, γενικά χρησιμοποιείται για σφυρηλατημένο φούρνο και εξαναγκαστική εξαεριστική υψηλής πίεσης, και χρησιμοποιείται ευρέως για τη μεταφορά αέρα και άλλων μη αυθόρμητων καύσεων,αβλαβές για το ανθρώπινο σώμαΤο σώμα δεν περιέχει ιξώδεις ουσίες, η περιεκτικότητα σε σκόνη και σκληρά σωματίδια δεν πρέπει να υπερβαίνει τα 150 mg/m3 και η θερμοκρασία του αερίου δεν πρέπει να υπερβαίνει τους 80 °C.

2- Τύπος.

Οι ανεμιστήρες φυγοκεντρικής απόρριψης υψηλής πίεσης των σειρών 9-19 και 9-26 είναι τύπου μονοαναρρόφησης, με 13 αριθμούς μηχανών: Όχι.4, 4.5Πέντε, πέντε.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.514, 16.

9-19, 9-26 σειρά υψηλής πίεσης φυγοκεντρικός ανεμιστήρας μπορεί να γίνει από δεξιά περιστροφή και αριστερή περιστροφή δύο τύπων, από την πλευρά του κινητήρα, η περιστροφή τροχιά με την κατεύθυνση των ρολογιών ονομάζεται δεξιά ανεμιστήρα,με την ένδειξη "right"Η τροχιά περιστρέφεται κατά την αντίστροφη κατεύθυνση των δεικτών του ρολογιού για να καλέσει τον αριστερό κυκλώνα, που υποδεικνύεται με το "αριστερό".

Η θέση εξόδου του ανεμιστήρα, που υποδεικνύεται από τη γωνία εξόδου του ανεμιστήρα.(Παρακαλείστε να αναφέρετε την κατεύθυνση περιστροφής και τη γωνία εξόδου κατά την παραγγελία, ειδική γωνία πρέπει να προσαρμοστεί).

Η λειτουργία κίνησης του ανεμιστήρα είναι A (4#-6.3#) και D (7.1#-16#).

3Δομή.

Το παρακάτω 6.3# αποτελείται κυρίως από τροχιά, περίβλημα, εισροή αέρα και άλλα μέρη της διανομής του άμεσου κινητήρα, το 7.1# έχει τα παραπάνω μέρη εκτός από το τμήμα μετάδοσης.

• Εμπνευστήρας: υιοθετούνται λεπίδες τύπου προώθησης και η μέγιστη περιφερειακή ταχύτητα του εξωτερικού ορίου του διαχέτη εμπνευστήρα δεν είναι μεγαλύτερη από 140m/s.Μετά τη μεταμόρφωση τροχιάς με διόρθωση δυναμικής και στατικής ισορροπίας, άριστη απόδοση στον αέρα, υψηλή απόδοση, σταθερή και αξιόπιστη λειτουργία.
• Κουτί: κατασκευασμένο από συγκόλληση πλάκας από χάλυβα άνθρακα.
• Εισροή αέρα: η εισροή αέρα αποτελείται από συλλέκτρια συνολική δομή, η οποία στερεώνεται στην μπροστινή πλάκα κάλυψης με μπουλόνια.
• Ομάδα μετάδοσης: το τμήμα μετάδοσης αποτελείται από σπιντέλο, κουτί ρουλεμάν, ζεύξη κλπ. Το σπιντέλο είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα.Όλη η δομή του κουτιού ρουλεμάν υιοθετεί ρουλεμάν και λιπαίνεται με μηχανικό λάδι.

4- Παραγγείλουμε οδηγίες.

Κατά την παραγγελία, πρέπει να αναφέρεται ο αριθμός μηχανής, η ταχύτητα, ο όγκος του αέρα, η πίεση του αέρα, η γωνία εξόδου, η κατεύθυνση περιστροφής και οι προδιαγραφές του μοντέλου κινητήρα του ανεμιστήρα.

ΚΕιδικά χαρακτηριστικά

• Διάμετρος τροχοφόρου: 80~3500 mm
• Ταχύτητα του κύριου άξονα: 760~2900 στροφές ανά λεπτό
• Πεδίο πίεσης: 9000 ~ 25425 Pa
• Πεδίο ροής: 3297~43305 m3/h
• Θερμοκρασία αέρα: 20~1000 βαθμοί Κελσίου

• Υλικό: χυτοσίδηρο, χάλυβα άνθρακα, ανοξείδωτο χάλυβα.

• Αποδοτικότητα: 70%-90%
