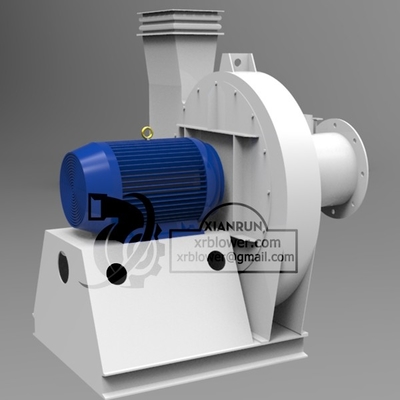

9-19 9-26 Σειρά Ανεμιστήρας Υψηλής Πίεσης Υψηλής Ταχύτητας Άμεσου Κινητήρα Εν σειρά Φυγοκεντρικός Ανεμιστήρας Φυγοκεντρικός Αεριστήρας Μαύρο Ασημί Λευκό

9-19, σειράς 9-26 υψηλών φυγοκεντρικός ανεμιστήρων υψηλής ταχύτητας ευθύγραμμος φυγοκεντρικός ανεμιστήρας μηχανών ανεμιστήρων άμεσος

Δομική μορφή:

Ο υψηλός φυγοκεντρικός ανεμιστήρας είναι ένας ενιαίος τύπος αναρρόφησης, και έχει 13 αριθμούς μηχανών (NA): 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16.

Ο ευθύγραμμος φυγοκεντρικός ανεμιστήρας μπορεί να γίνει σε δύο μορφές: δεξιά και αριστερή περιστροφή. Από την πλευρά μηχανών, εάν το στροφείο περιστρέφεται δεξιόστροφα, καλείται δεξιόχειρα ανεμιστήρα, που δείχνεται από «σωστό» Η αντίθετη προς τη φορά των δεικτών του ρολογιού περιστροφή καλείται αριστερό κυκλώνα, που δείχνεται από «αριστερά».

Η θέση εξόδου του ανεμιστήρα υποδεικνύεται από τη γωνία εξόδου του περιβλήματος. «» Και «σωστός» μπορεί να γίνει σε 6 γωνίες 0°, 45°, 90°, 135°, 180° και 225°.

Ο τρόπος μετάδοσης του ανεμιστήρα είναι τύπος Α (No.4~No.6.3) και τύπος Δ (No.7.1 ~No.16)

Γενική δομή:

Το No.4-~No.6.3 αποτελείται κυρίως από το στροφείο, περίβλημα, κολπίσκος αέρα, υποστήριξη, το κ.λπ. No.7.1 ~ No.16 αποτελείται κυρίως από το στροφείο, το περίβλημα, τον κολπίσκο αέρα, το μέρος μετάδοσης, κ.λπ.

①Στροφείο: Υπάρχουν 12 λεπίδες ανεμιστήρων στις λεπίδες ανεμιστήρων προτύπων 9-19 και 16 στο πρότυπο 9-26, οι οποίες είναι μπροστινές κάμπτοντας λεπίδες. Η υψηλότερη περιφερειακή ταχύτητα της εξωτερικής άκρης του διασκορπιστή στροφείων δεν θα υπερβεί 140m/s. Αφότου διαμορφώνεται το στροφείο, η στατική και δυναμική ισορροπία διορθώνεται, έτσι η λειτουργία είναι σταθερή.

②Πλαίσια. Το κοινό πιάτο χάλυβα ενώθηκε στενά σε ολόκληρο το κοχλιωτό κοχύλι.

③Κολπίσκος αέρα. Γίνεται σε μια γενική δομή της συλλογής της μορφής ροής και καθορίζεται στην ομάδα πιάτων μπροστινής κάλυψης με τα μπουλόνια.

④Μέρος μετάδοσης. Αποτελείται από τον άξονα, κιβώτιο ρουλεμάν, που συνδέει και ούτω καθεξής. Ο άξονας αποτελείται από υψηλό - ποιοτικός χάλυβας. Η γενική δομή του κιβωτίου ρουλεμάν αποτελείται από τα ρουλεμάν και λαδώνεται με τη συμπεριφορά του λίπους.

Κύρια χαρακτηριστικά

• Διάμετρος στροφείων: 80~3500 χιλ.

• Ταχύτητα mainshaft: 760~2900 περιστροφές/λεπτό
• Σειρά πίεσης: 9000~25425 PA
• Σειρά ροής: 3297~43305 m3/h
• Θερμοκρασία αέρα: 20~1000 βαθμός Κελσίου

• Υλικό: Χυτοσίδηρος, χάλυβας άνθρακα, ανοξείδωτο.

• Αποδοτικότητα: 70%-90%
