Λεπτομέρειες:
|
Υλικό λεπίδων: | Ανοξείδωτο, χυτοσίδηρος, πιάτο χάλυβα, χάλυβας μαγγάνιου Q345 (16Mn) | Όγκος αέρα: | 800 - 90000m3/h |
---|---|---|---|
Δύναμη: | 5 - 350KW | Εξουσιοδότηση: | 1 έτος |
Χρώμα: | Απαίτηση πελάτη | τάση: | 220V/380V/440V/480V/660V |
Υλικό: | Χάλυβας, 316L, χάλυβας του /Stainless χάλυβα άνθρακα, Q235 | Τύπος: | Φυγοκεντρικός ανεμιστήρας, βιομηχανικός φυγοκεντρικός ανεμιστήρας ανεμιστήρων εξάτμισης πολυ-φτερών, |
Εφαρμογές: | Συστήματα ψύξης | Όνομα: | Βιομηχανικός ανεμιστήρας αξονικής ροής |
Πιστοποίηση: | CE, ISO 9001 | ||

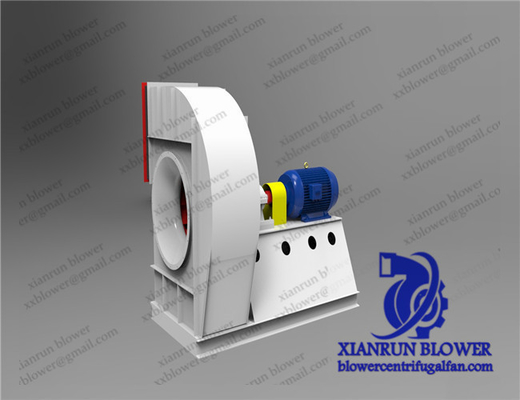

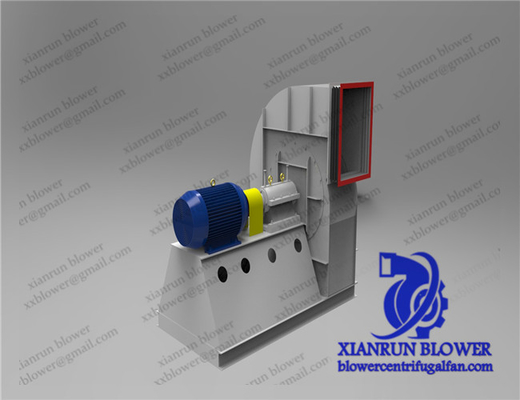

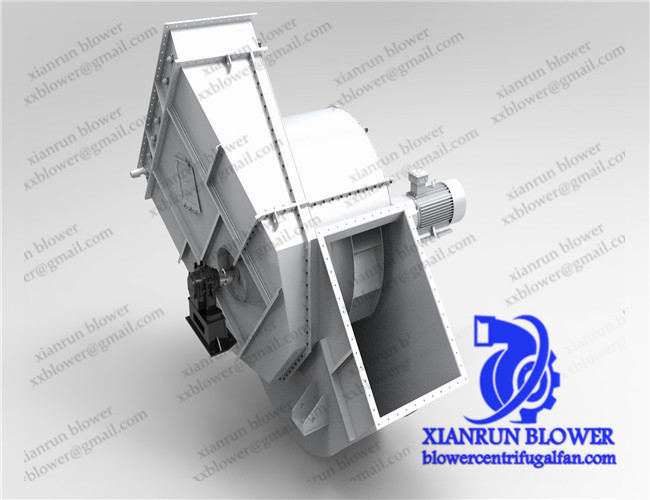

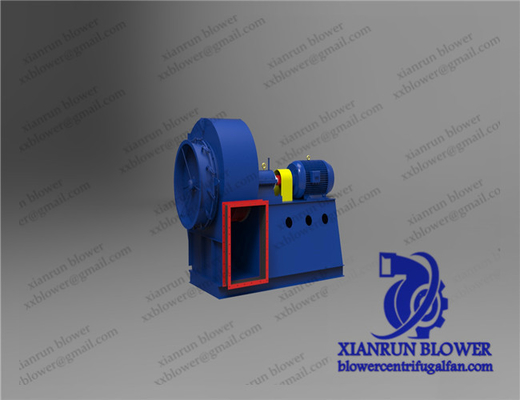

Υψηλό φως: | Ο βιομηχανικός προς τα πίσω κεκλιμένος φυγοκεντρικός ανεμιστήρας,έκλινε προς τα πίσω το φυγοκεντρικό ανεμιστήρα 800m3/H |
Κύριος άξονας ανεμιστήρα
⑴ Δεν πρέπει να υπάρχουν ρωγμές, σημάδια τριβής και ζημιές στον άξονα και στο λαιμό.Εάν υπάρχουν εκδορές και φθορές.Εάν υπάρχουν σημάδια τριβής και ζημιές, υπό την προϋπόθεση ότι δεν επηρεάζεται η χρήση, εφαρμόστε την ομαδική λίμα για επισκευή και, στη συνέχεια, χρησιμοποιήστε το εμποτισμένο με λάδι σμύριδο πανί ή λαδόπετρα για να γυαλίσετε λεία.Τραυματίζονται μεμονωμένα σημεία του λαιμού του άξονα και το βάθος δεν πρέπει να είναι μεγαλύτερο από 0,05 ~ 0,10 mm.Στην περιοχή του άξονα που δεν λειτουργεί, επιτρέπονται μεμονωμένα τοπικά ελαττώματα, αλλά το βάθος πρέπει να είναι εντός 1 ~ 1,5 mm.Οι αιχμηρές κοιλότητες και οι άκρες πρέπει να αφαιρούνται για να αποφευχθεί η συγκέντρωση στρες.
⑵ Δεν επιτρέπονται ρωγμές ή επιφανειακές ρωγμές στο σκαλοπάτι του άξονα.
⑶ Φθορά της επιφάνειας του λαιμού του άξονα.
Εάν η φθορά δεν είναι μεγαλύτερη από 0,5 mm, μπορεί να πραγματοποιηθεί λείανση ή περιστροφή και η μέθοδος επισκευής του ρουλεμάν ολίσθησης μπορεί να χρησιμοποιηθεί για αντιστάθμιση.
Εάν χρησιμοποιείται το ρουλεμάν κύλισης, σύμφωνα με τη φθορά της επιφάνειας του λαιμού του άξονα, μπορεί να εξεταστεί το ενδεχόμενο επισκευής ηλεκτρολυτικής επιμετάλλωσης και άλλες μέθοδοι, αλλά ο επισκευασμένος λαιμός άξονα πρέπει να πληροί την ανοχή του ρουλεμάν κύλισης και η τραχύτητα της επιφάνειας δεν είναι μικρότερη από αυτήν .
Η επιτρεπόμενη τιμή κάμψης του άξονα πρέπει να πληροί τις ακόλουθες απαιτήσεις:
(I) όχι περισσότερο από 0,02 mm στο λαιμό του άξονα·
(ⅱ) Η μέγιστη κάμψη σε όλο το μήκος δεν πρέπει να υπερβαίνει τα 0,05 mm (δηλαδή η διαρροή πρέπει να είναι 0,10 mm).
Όταν ξεπεραστούν οι παραπάνω απαιτήσεις, μπορεί να χρησιμοποιηθεί η μέθοδος "ευθύγραμμου άξονα" για τη διόρθωση και θα πρέπει να αντικατασταθεί ένας νέος άξονας.
3) Περίβλημα ρουλεμάν (κουτί ρουλεμάν)
⑴ Το περίβλημα του ρουλεμάν και η πλάκα πρέπει να είναι στενά συνδεδεμένα, η στάθμη τοποθετείται στη μέτρηση του κύριου άξονα, η διαμήκης οριζόντια δεν πρέπει να υπερβαίνει το 0,10/1000.Το οριζόντιο επίπεδο τοποθετείται στο κιβώτιο ρουλεμάν και το οριζόντιο επίπεδο του ρουλεμάν δεν πρέπει να υπερβαίνει το 0,2/1000.
⑵ Το κάθισμα ρουλεμάν δεν επιτρέπεται να ραγίσει, μέρος της ρωγμής που δεν φέρει οπή, μπορεί να επισκευαστεί, η χρήση του παράγοντα επισκευής πολυμερών είναι ένας πιο ασφαλής τρόπος, αλλά πρέπει να επιλέξετε τον παράγοντα επισκευής υψηλής αντοχής, τη χρήση της σωστής διαδικασίας .
⑶ Το περίβλημα ρουλεμάν των μεσαίων και μικρών ανεμιστήρων είναι συχνά ένα ολόκληρο κουτί.Αυτή τη στιγμή, οι δύο οπές έδρασης βρίσκονται στο κουτί ρουλεμάν.Αυτή τη στιγμή, η απόκλιση ομοαξονικότητας των δύο οπών δεν πρέπει να υπερβαίνει τα 0,02 mm.
κey Χαρακτηριστικά
Υλικό: Χυτοσίδηρος, Ανθρακούχο Χάλυβας, Ανοξείδωτο ατσάλι.
Αποδοτικότητα: 80%-90%
Εφαρμογές
Παρακαλούμε ενημερώστε μας για τη ΧΡΗΣΗ και την ακόλουθη Παράμετρο. Το Τμήμα Μηχανικών μας θα σας προτείνει το πιο κατάλληλο προϊόν για εσάς.
Όγκος αέρα/ροή αέρα | Μ3/h | |
Ολική πίεση ή στατική πίεση | Pa | |
Μέτρια θερμοκρασία | °c | |
Τάση | V | |
Συχνότητα | Hz | |
Υψόμετρο θέσης λειτουργίας | Μ |
